Yarı Otomatik Tel Bağlama Makinesi Kalay Lehimleme Makinesi Lehimleme Robotu Lehimleme İstasyonu

Yarım otomatik tel bağlama makinesi teneke lehimleme makinesi lehimleme robotu lehimleme istasyonu

1Yarım otomatik kablo bağlama makinesi.

Mikroelektronik için Temel İşlevsellik

• Tel bağlama hassasiyeti:
  • Altın / bakır tel (15 ¢ 75μm çapı) kullanılarak, ince tonlu bağlar için ± 1μm konumlama doğruluğu elde ederek, IC çiplerini termosonik veya ultrasonik bağlama yoluyla kurşun çerçevelere veya PCB'lere bağlar (örneğin,Yarım iletken ambalajında 25μm pitch).
• Yarım Otomatik İşlem:
  • İş parçasının otomatik olarak ip besleme ve yapıştırma (topu yapıştırma veya kenar yapıştırma) ile ayak pedalı veya dokunmatik ekranla kontrol edilen manuel aşama konumlandırması.
• Temel Özellikler:
  • Bağlama Gücü Kontrolü: Farklı tel malzemelerine ve yonga boyutlarına uygun olarak ayarlanabilir ultrasonik güç (550W) ve basınç (10200gf).
  • Görme Sistemi: Bağlama noktalarının manuel olarak hizalanması için 10×50× büyütme ile mikroskop, lehim makinesi LED lehim için kullanılabilir.

Uygulama Senaryoları:

• Yarım iletken ambalajı (IC'ler, diyotlar, transistörler).
• Işık modüllerinde LED çip bağlama.

2. Teneke Lehimleme Makinesi (Yarı Otomatik)

Teneke lehimleme verimliliği ve çevikliği

• Kaynatma besleme mekanizması:
  • Motorlu otomatik kaynak tel dağıtıcısı (0,5 ∼ 1,2 mm çapında) ± 0,1 mm hassasiyetle, ayak pedalı ile çalıştırılır, manuel kaynak işleme girmesini azaltır.
• Sıcaklık Kontrolü:
  • PID ile düzenlenmiş lehimleyici demir (200~450°C, ±5°C istikrar) kurşunlu/kurşunsuz lehim için, delikli ve SMD bileşenleri için uygundur.
• Ergonomik Tasarım:
  • Hafif bir el parçası (150 ~ 300g) ısıya dayanıklı tutma ile, PCB montajı veya onarımında 8 saatten fazla çalışma için idealdir.

Uygulama Senaryoları:

• Tüketici elektroniği üretimi (USB kabloları, güç adaptörleri).
• LED bant ışık lehimleme (resistörler, konektörler).

3Lehimleyici Robotu (Automatik Lehimleyici Sistemi)

Yüksek Eksenli Otomasyon ve hassasiyet

• Çeşitli Eksenli Hareket Kontrolü:
  • ±0.02 mm tekrarlanabilirliği olan 4 ′′6 eksenli robot kolu, karmaşık yörüngeleri (örneğin, 3 boyutlu PCB'lerde açılı lehimleme) 300 mm/s'ye kadar olan hızlarda mümkün kılar.
• Akıllı Programlama:
  • Parça türüne bağlı olarak AI tarafından optimize edilmiş parametreler (sıcaklık, lehim hacmi) ile seri lehimleme için asma veya CAD dosyası ithalatını öğretin.
• Gelişmiş Teknoloji:
  • Mikro bileşenler için lazer lehimleme (980nm) veya soğuk kaynaklı ince teller için ultrasonik lehimleme (3040AWG).

Uygulama Senaryoları:

• Otomotiv, tıbbi cihazlar için PCB'lerin seri üretimi.
• Yüksek güvenilirlikli lehimleme (ISO 13485 uyumluluğu).

4Lehimleme İstasyonu (Benchtop Workstation)

Çeşitlilik ve Kullanıcı Dostu İşlem

• Modüler Alet:
  • Çapraz delikli bileşenlere SMD (0201) için değiştirilebilir uçlar (çizel, konik, iğne), hızlı değişim mekanizmaları (≤10s).
• Hassas Kontroller:
  • PID sıcaklık kontrolü ile dijital ekran (150-480 °C, ± 1 °C), farklı lehimleme görevleri için önceden ayarlanmıştır (örneğin, SMD: 320 °C, delik: 350 °C).
• Güvenlik Özellikleri:
  • ESD topraklama (≤109Ω), otomatik uyku (150 °C 2 dakikalık boşluktan sonra) ve duman çekme portu.

Uygulama Senaryoları:

• PCB onarım ve yeniden işleme (BGA/CSP desoldering).
• Araştırma ve geliştirme laboratuvarlarında veya hobi projelerinde prototip oluşturmak.

Ürün Parametresi:

Ürün Tanımı:

Bu yarı otomatik kaynak makinesi, elektronik üretim endüstrisine verimli ve hassas kaynak çözümleri getirmek için gelişmiş teknolojiyi zarif zanaat ile birleştirir.Akıllı bir sıcaklık kontrol sistemi kullanıyor., sabit ve güvenilir kaynak eklem kalitesi sağlamak için doğru bir şekilde lehim sıcaklığını kontrol edebilirsiniz.Mükemmel kaynak elde etmek için kolayca kullanılabilir.

Eşsiz teneke besleme aygıtı muhteşem bir şekilde tasarlanmıştır ve teneke besleme hızı farklı ihtiyaçlara göre esnek bir şekilde ayarlanabilen tekdüze ve istikrarlıdır.İşleme arayüzü basit ve sezgisel, kullanımı kolaydır ve yeni başlayanlar bile operasyon becerilerine hızlıca hakim olabilir. Aynı zamanda, ekipman iyi bir istikrar ve dayanıklılığa sahiptir ve sıkı kalite testleri ile,Yüksek yoğunluklu işlerde uzun süre mükemmel performans gösterebilir.

Yarım otomatik lehim makinesi elektronik montaj, elektrik bakımı, iletişim ekipmanları imalatı ve diğer alanlarda yaygın olarak kullanılmaktadır.Üretim verimliliğini artırmak için işletmelere güçlü bir destek sağlayan, maliyetleri azaltmak ve ürün kalitesini artırmak.

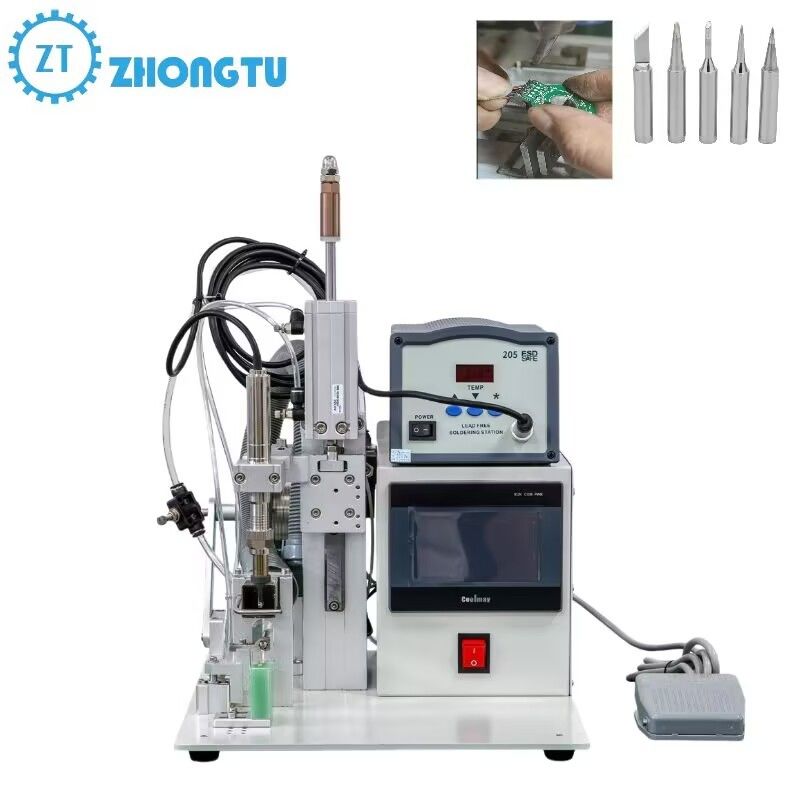

Fotoğraflar:
